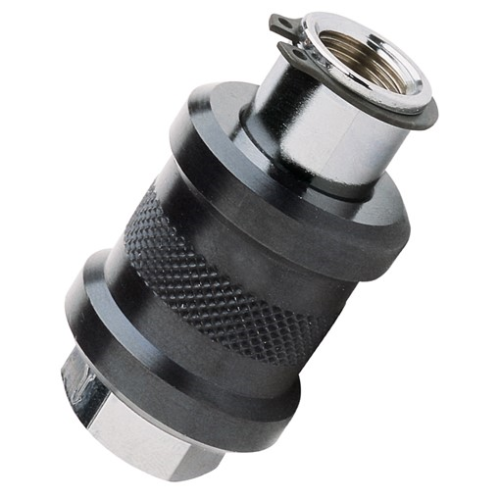

Описание ручного пневмораспределителя 3/2 Camozzi VMS-105-M5
Пневмораспределитель Камоцци VMS-105-M5 с ручным управлением– это важная часть автоматических систем управления, использующих сжатый воздух. Представляет собой устройство, которое контролирует и направляет поток сжатого воздуха в разные рабочие элементы системы.
Распределитель VMS-105-M5принадлежит к Серии VMS с функцией 3/2 линии/позиции и имеет присоединение варьирующегося размера: G1/8”, G1/4”, G3/8”, G1/2”, G3/4”.
Пневматические распределители с ручным управлением применяются в автоматических системах управления, пневматических цилиндрах, клапанах, пневматических насосах и других аппаратах.
Расшифровка обозначения
Принцип работы
Бистабильный пневмораспределитель Camozzi VMS-105-M5 работает путём использования ручной системы, которая открывает и закрывает порты для направления потока сжатого воздуха. Таким образом золотниковый пневмораспределитель VMS-105-M5 обеспечивает контроль над подачей воздуха в разные пневматические устройства.
Технические характеристики распределителя Камоцци VMS-105-M5
| Модель | VMS-105-M5 |
| Конструкция | золотникового типа |
| Монтаж | линейный монтаж |
| Тип распределителя | 3/2 бистабильный |
| Пневматическое подключение | M5 |
| Расход воздуха 1-2 | 140 Нл/мин |
| Расход воздуха 2-3 | 145 Нл/мин |
| Рабочее давление | 0 ... 15 бар |
| Рабочая температура | - 10 ... 80°C |
| Материал корпуса | никелированная латунь |
| Скользящая втулка | алюминий |
| Уплотнения | NBR |
| Управление | ручное, скользящая втулка с фиксацией |

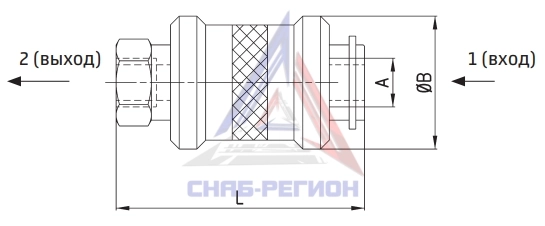

Габаритные размеры ручного распределителя VMS-105-M5, мм
| Модель | A | ØB | L |
| VMS-105-M5 | M5 | 15 | 33,5 |
| VMS-118-1/8 | G1/8 | 25 | 48 |
| VMS-114-1/4 | G1/4 | 30 | 58 |
| VMS-138-3/8 | G3/8 | 35 | 70 |
| VMS-112-1/2 | G1/2 | 40 | 80 |
| VMS-134-3/4 | G3/4 | 49,5 | 83 |
Преимущества ручных распределителей Camozzi серий 1, 3, 4, 9 и VMS
- Лёгкость и удобство использования за счёт механизмов ручного управления.
- Высокая эффективность в работе и точное управление потоками воздуха.
- Разные варианты входов/выходов и типов переключателей.
- Широкий диапазон рабочего давления и температуры.
- Простая установка и обслуживание.
- Надёжность и долговечность.
