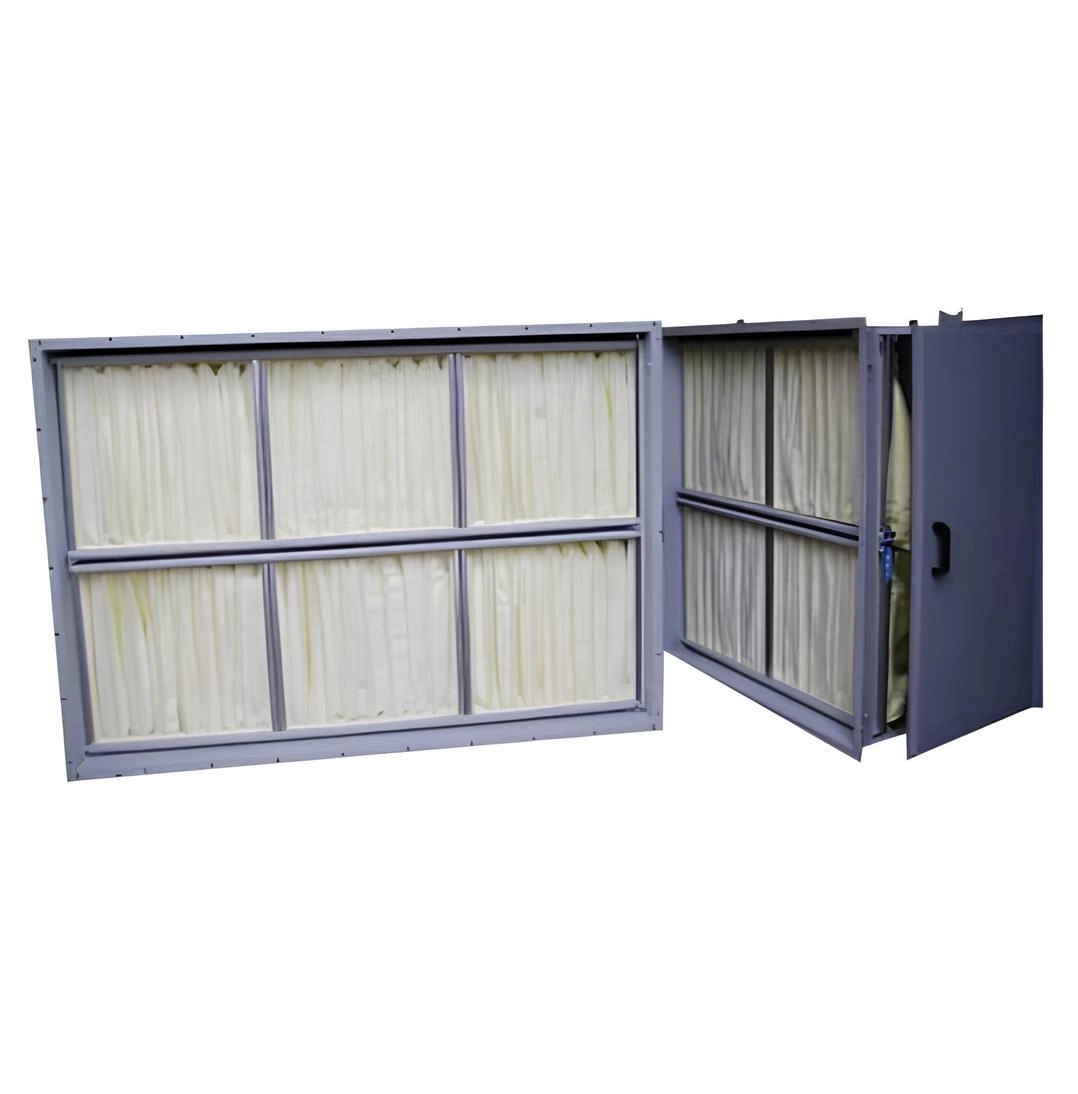

Секция карманных фильтров типа СКФ
Артикул:
В наличии
Розничная цена
140 ₽
-0%
140 ₽
Уважаемые клиенты! Актуальность цен и выставленных счетов просим уточнять непосредственно перед оплатой у наших менеджеров!
Изготовим фильтры по индивидуальным размерам!
Цены могут отличаться в зависимости от размеров.
Секция карманных фильтров типа СКФ предназначена для установки и герметизации карманных фильтров типа ФяК, угольных компактных фильтров ФяС-С-К и складчатых компактных фильтров ФяС-К в системах приточной, вытяжной вентиляции и кондиционирования воздуха различных зданий. Секция размещается в составе вентиляционной системы и является её частью.
Секция карманных фильтров типа СКФ
В секции размещаются карманные фильтры типа ФяК с габаритными размерами входного сечения 500х500 мм или 592х592 мм классов очистки от G3 до F9 и длиной карманов до 600мм. В секции СКФ 2-го типоразмера для фильтров с размерами входного сечения 592х592 могут устанавливаться складчатые компактные фильтры ФяС-К и угольные компактные фильтры ФяС-С-К.
Общее устройство

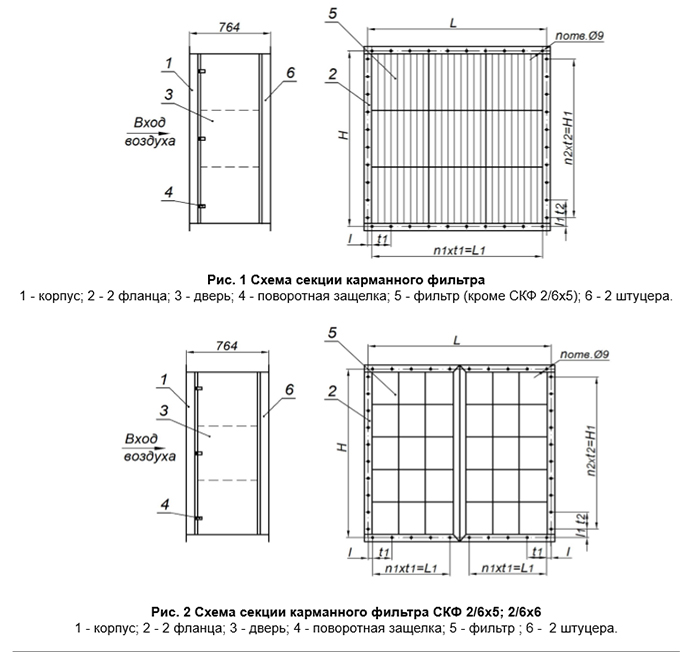

Секция карманного фильтра состоит из металлического корпуса (1) (рис.1), имеющего на входе и выходе фланцы (2) для присоединения к фланцам вентиляционных систем, посредством болтовых соединений через уплотнительную резину. С одной из сторон корпус СКФ имеет двери (3), которые уплотняются с корпусом, за счет размещенного на них специального уплотнения, и прижимов (4). Двери могут быть справа (П) или слева (Л) по ходу движения воздуха. Внутри корпуса ярусами размещаются карманные фильтры, которые вдвигаются в корпус по направляющим, размещенным сверху и снизу каждого яруса. Уплотнение рамок карманных фильтров в направляющих корпуса осуществляется за счет их поджатия к резиновому уплотнению, наклеенному на одной из сторон направляющих. В одном ярусе уплотнение фильтров между собой и стенкой СКФ осуществляется с помощью резиновых уплотнений, наклеенных на вертикальные торцевые поверхности рамок ФяК, ФяС-К. В обозначение фильтров ФяК, ФяС-К для снаряжения СКФ добавляется индекс “У”, обозначающий наличие указанных уплотнений. Секция имеет два штуцера (6) для подключения приборов, измеряющих сопротивление фильтров, например, дифференциального манометра типа DPG-600. На рис. 2 показана секция карманного фильтра СКФ 2/6х5, состоящая из 2-х секций СКФ 2/3х5, соединяемых вместе при монтаже. Обслуживание секции (замена фильтров), в этом случае, осуществляется через двери, расположенные с обеих сторон. Манометры и фильтры ФяК, ФяС-К, ФяС-С-К для секции СКФ поставляются отдельно и устанавливаются после монтажа секции в вентиляционной системе.
Маркировка
Пример маркировки секции СКФ:
СКФ 0/3х1П(Л) ;
0 - типоразмер секции;
2 - типоразмер секции (для фильтров ФяК 592х592 мм);
3х1 - количество фильтров (3 по ширине, 1 по высоте);
П - правое исполнение (дверь расположена с правой стороны по ходу движения воздуха);
Л - левое исполнение (дверь расположена с левой стороны по ходу движения воздуха).
Примечание: в стандартную комплектацию секций СКФ фильтры и манометры не входят и заказываются отдельно, с указанием класса очистки, количества карманов и наличия уплотнения на боковой стороне рамки ФяК или ФяС-К или ФяС-С-К.
Техническое обслуживание
В процессе эксплуатации фильтров следует контролировать их аэродинамическое сопротивление по показаниям манометра, присоединенного к штуцерам (6) секции СКФ. Секция СКФ 2/6х5 оснащена 4-мя штуцерами (6): по два с каждой стороны для контроля сопротивления в каждой половине секции (СКФ 2/3х5) с помощью 2-х манометров. На практике, достаточно вести контроль только в одной половине, т.к. при равномерно распределенном входе воздуха запыление фильтров (увеличение сопротивления) происходит равномерно. При достижении величины перепада давления, указанной в проекте, или исходя из располагаемого давления в вентиляционной системе, необходимо производить замену фильтров.
