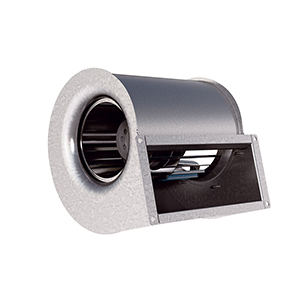

Вентилятор Ostberg DFE 133-24
DFE 133-24 Вентилятор центробежный приточный радиальный вентилятор двухстороннего всасывания от шведского производителя Ostberg. Применяется в местах, где востребованы высокое давление, большие объёмы перемещаемого воздуха и низкий уровень шума, но пространство под установку сильно ограничено – в промышленности, офисах и т.д. Идеальны для теплообменников, воздухоочистителей, осушителей воздуха. DFE 133-24 Вентилятор центробежный подсоединяется к прямоугольным воздуховодам. Асинхронный двигатель с внешним ротором расположен посредине крыльчатки, что обеспечивает исключительную компактность.
Конструкция центробежного вентилятора Ostberg DFE 133-24
- спиральный корпус из стали с гальваническим покрытием;
- вытянутое рабочее колесо из оцинкованной стали;
- крыльчатка с загнутыми вперёд лопатками;
- статическая и динамическая балансировка рабочего колеса;
- двигатель с внешним ротором расположен на кронштейнах прямо в потоке воздуха, что обеспечивает его охлаждение;
- встроенная термозащита с автоматическим перезапуском;
- ступенчатая регулировка оборотов по напряжению внешним устройством (тиристорным или трансформаторным);
- необслуживаемые шарикоподшипники увеличивают срок службы;
- возможна комплектация с клеммной коробкой или без неё.
Макс температура перемещаемого воздуха до 40°С. Мощность DFE 133-24 Вентилятор центробежный от Ostberg 195 Вт, производительность 832 м3/ч.

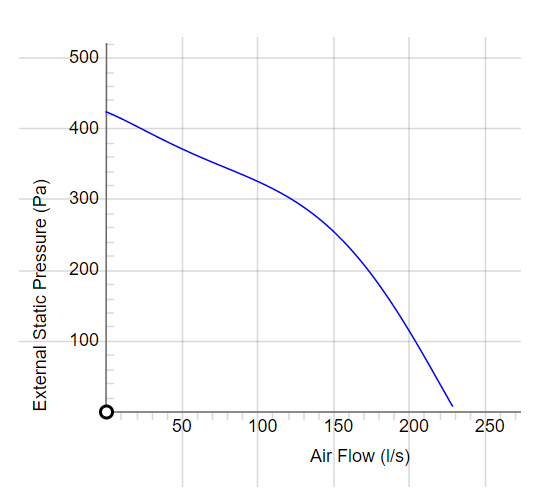

Аэродинамические характеристики
Технические характеристики
| Модель | Напряжение, В | Частота, Гц | Мощность, Вт | Ток, А | Скорость, об/мин | Максимальная температура перемещаемого воздуха, ° C | Уровень звукового давления на расстоянии 3 м, дБ | Вес | Конденсатор, мкФ | Производительность, м³/ч | Давление, Па |
| DFE 133-24 | 230 | 50 | 195 | 0,85 | 1308 | 40 | 61 | 4,2 | 5 | 532 | 424 |
Монтаж и эксплуатация
- монтаж вентиляторов DFE 133-24 Вентилятор центробежный возможен в любом положении;
- при монтаже необходимо предусмотреть возможность сервисного обслуживания.
Нельзя устанавливать в помещениях с повышенной пожароопасностью.
Необходимо раз в полгода очищать крыльчатку и корпус вентилятора от загрязнений. Работы проводить при отключенном электричестве.

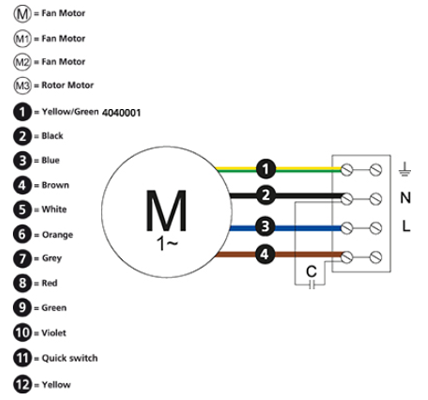

Схема подключения центробежного вентилятора Ostberg DFE 133-24
Вентиляторы подключаются к однофазной сети переменного тока. Клеммная коробка (если имеется) имеет степень защиты IP 54, двигатель IP 44.
Габаритные размеры (мм)
