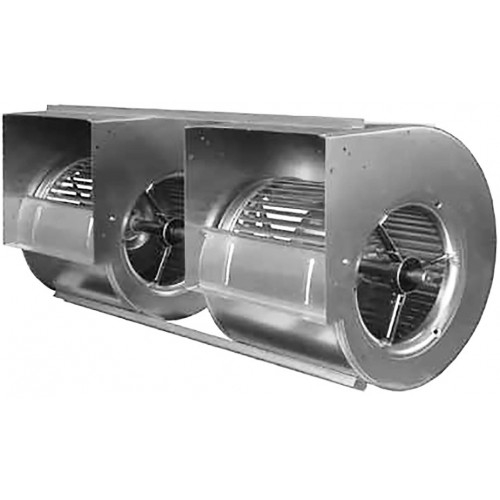

Промышленный центробежный вентилятор VM SYT 18-18L2
VM SYT 18-18L2 – это центробежный (радиальный) вентилятор двустороннего всасывания, предназначенный для вентиляции на различных промышленных объектах. Принцип работы основан на применении центробежной силы, которая возникает при вращении загнутых вперёд лопастей на крыльчатке. Под действием этой силы воздух всасывается заборными патрубками и транспортируется по направлению оси вращения.
VM SYT 18-18L2 выступает аналогом известных вентиляторов Nicotra Gebhardt (модели AT 18-18G2L), обладая не только их лучшими качествами, но также превосходя в ряде характеристик.
Сферы эксплуатации VM SYT 18-18L2 разнятся от использования в промышленных помещениях, складах и цехах до применения в системах вентиляции и кондиционирования воздуха на больших объектах, таких промышленные комплексы.
Аэродинамические характеристики
Преимущества вентилятора VM SYT 18-18L2
- Высокая производительность.
- Сниженный фоновый шум.
- Простота конструкции.
- Малые энергозатраты.
Технические характеристики
Диаметр рабочего колеса, мм | Момент инерции, кг/м2 | Предельная скорость вращения, об/мин | Максимальная потребляемая мощность, кВт | Пределы температуры воздуха, ℃ | Масса вентилятора, кг |
18 | 0,57 | 1100 | 24 | -20 … +85 | 44,5 |
Особенности конструкции
Конструкция VM SYT 18-18L2 выполнена из высокопрочных и стойких материалов, таких как горячеоцинкованная или углеродистая сталь.
- Корпус: предназначен для защиты внутренних компонентов от повреждений и обеспечения эффективности работы.
- Рабочее колесо: отвечает за передачу воздуха. Состоит из крыльчатки с лопастями, которые генерируют поток воздуха путём вращения.
- Рама: структура, на которой крепится корпус и рабочее колесо. Также может иметь систему крепежа для монтажа вентилятора на место установки.
- Подшипники: необходимы для поддержки вращения рабочего колеса внутри корпуса. Обеспечивают плавное движение и уменьшают трение между вращающимися частями.
Вентиляторы серии SYT поставляется без двигателя, чтобы соответствовать запросам конкретного промышленного процесса.
Габаритные и присоединительные размеры, мм
Модель | A | B | C | D | E | I | J | K | L | M | N | P | Q | V | X | t | t1 | W | Ød | H1 | H2 | H3 | X1 | X2 | X3 |
VM SYT 18-18L2 | 684 | 739 | 478 | 415 | 608 | 1702 | 557 | 581 | 1622 | 130 | 314 | 458 | - | 434 | 38 | 10 | 8 | 90 | 35 | 457 | 376 | 340 | 262 | 283 | 278 |
A | B | C | D | E | F | G |
557 | 478 | 613 | 534 | 13 | 200 | 180 |
Особенности эксплуатации и обслуживания
В процессе монтажа и эксплуатации важно убедиться в правильном положении валов, двигателя, шкивов и отрегулировать ремни, удостовериться в их оптимальном натяжении, а также проверить смазку подшипников – они заполняются заранее при отгрузке с завода.
