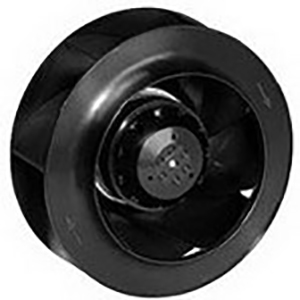

Радиальный компактный вентилятор Ebmpapst R4E225-AI01-10 — это крыльчатка с назад-загнутыми лопатками, у которой поток воздуха втягивается по оси двигателя (внешнего ротора) и выбрасывается на 90° по периферии спирального кожуха. Модель создаёт серьёзный прирост давления (до 5 кПа) при ограниченной глубине установки.
Принцип работы: EC-двигатель постоянного тока (DC) либо асинхронный двигатель переменного тока (AC) передаёт момент на колесо; центробежная сила ускоряет воздушную массу, которая выходит через выпускное окно улитки и охлаждает компоненты или подаёт воздух в канал.
Области применения:
- серверные стойки 1–2 U, источники ИБП, телеком-шкафы;
- VAV-модули, компактные кондиционеры, тепловые насосы;
- силовая электроника, преобразователи частоты, EV-зарядные станции;
- медицинские аппараты, лабораторные шкафы, дымоудаление.
Конструкция
- Корпус из армированного РА или литого алюминия с монтажными фланцами.
- Крыльчатка HyBlade или FiberGlass PA-GF — низкий шум, стойкость к абразиву.
- Двигатель GreenTech EC (безщёточный, КПД до 90 %) либо AC-серия для сетей 115/230 В; интегрированная электроника обеспечивает PWM/0–10 V регулирование, тахосигнал, защиту от блокировки и перегрева.
- Подшипники Sintec или шариковые — ресурс ≥ 70 000 ч при 40 °C.
Преимущества компактных радиальных вентиляторов Ебмпапст
- Высокое статическое давление при глубине корпуса от 40 мм.
- Энергопотребление на 30 % ниже классических AC-аналогов.
- Уровень шума 30…65 дБ(А) благодаря плавной коммутации.
- Широкий диапазон питания 12…60 V DC или 100…264 V AC.
- Рабочая температура –40…+70 °C, защита IP54/IP68 (вариативно).
Технические характеристики
| Модель | R4E225-AI01-10 |
| Уровень шума, дБА | 62 |
| Вес, кг | 1.9 |
| Сила тока, A | 0.2 |
| Производительность, м3/ч | 450 |
| Частота, Гц | 50 |
| Напряжение, B | 230 |
| Частота вращения, об/мин | 1430 |
| Типоразмер, мм | 225 |
| Давление, Pa | 234 |
| Мощность, Вт | 45 |
| Степень защиты | IP 44 |

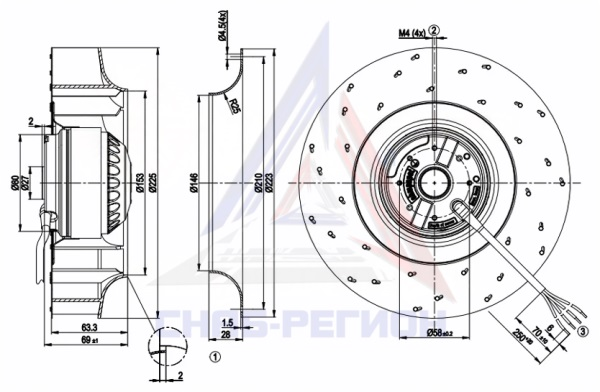

Габаритные размеры

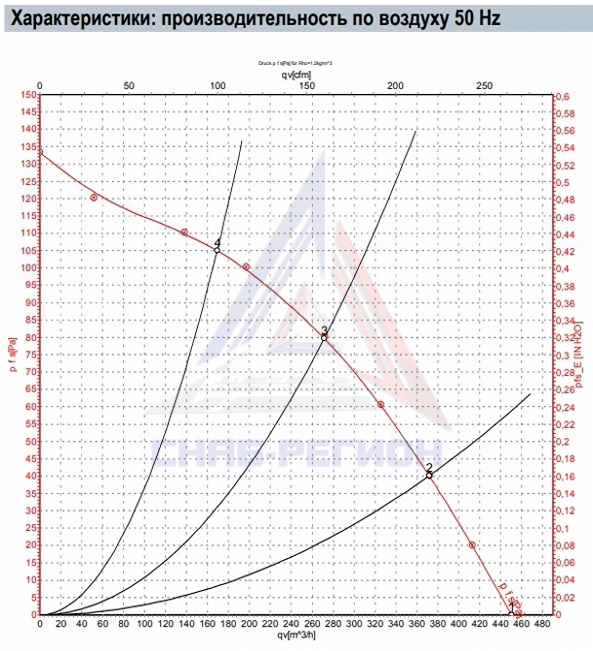

Аэродинамические характеристики
