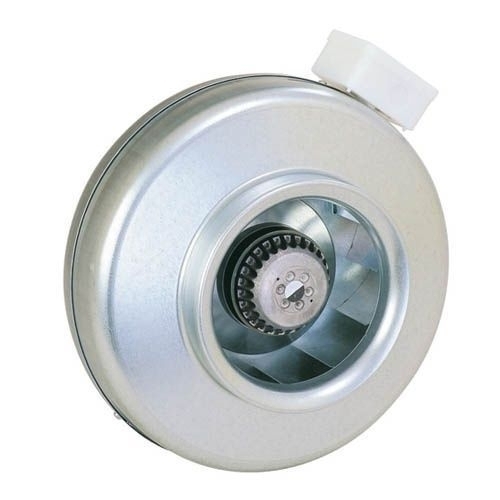

Канальные вентиляторы Ostberg CK 315 C ErP
CK 315 C ErP - центробежный вентилятор для круглых воздуховодов от Ostberg (Швеция). Компактные размеры сочетаются с высокой производительностью и эффективностью.
Конструкция CK 315 C ErP
- стальной корпус с гальваническим покрытием;
- присоединительные патрубки с резиновым уплотнением;
- крыльчатка с загнутыми назад лопастями обеспечивает низкий уровень шума;
- двигатель с внешним ротором;
- интегрированное реле тепловой защиты с автоперезапуском;
- ступенчатая регулировка оборотов по напряжению внешним устройством;
- уплотнённые необслуживаемые шарикоподшипники с большим ресурсом.
Аэродинамические характеристики

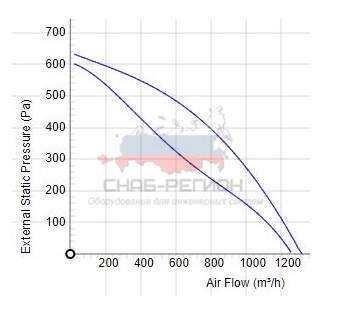

Для 50 Гц:

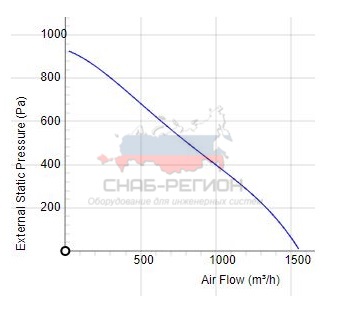

Для 60 Гц:
Технические характеристики
| Модель | Напряжение, В | Частота, Гц | Мощность, Вт | Ток, А | Скорость, об/мин | Максимальная температура перемещаемого воздуха, °C | Уровень звукового давления на рассто- янии 3 м, дБ | Вес, кг | Конден- сатор, мкФ | Производитель- ность, м³/ч | Максимальное давление, Па |
| CK 315 C ErP | 230 | 50/60 | 224/350 | 0,97/1,34 | 2770/3030 | 80/- | 48/50 | 5,9/5,9 | 6 | 1325/1548 | 632/932 |
Монтаж и эксплуатация
CK 315 C ErP устанавливается вертикально или горизонтально. Направление потока указано на корпусе. Установленный в воздуховоды вентилятор может работать снаружи или в условиях высокой влажности. Корпус должен быть заземлён.

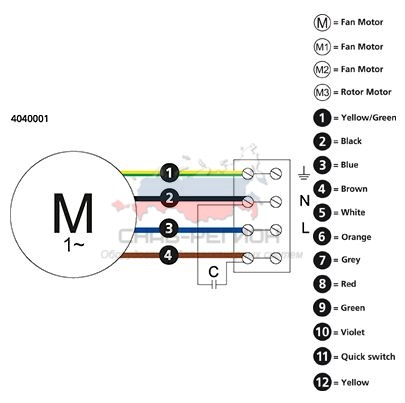

Схема подключения
Клеммная коробка CK 315 C ErP имеет степень защиты IP 54, двигатель IP 44.

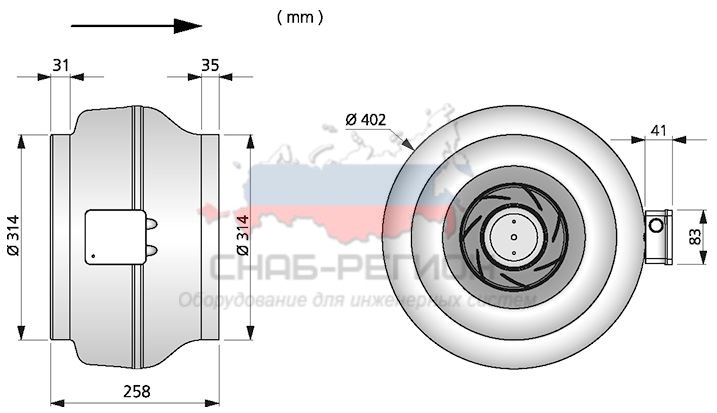

Габаритные размеры (мм)
