Описание калориферов КСк 4-10 двухрядный

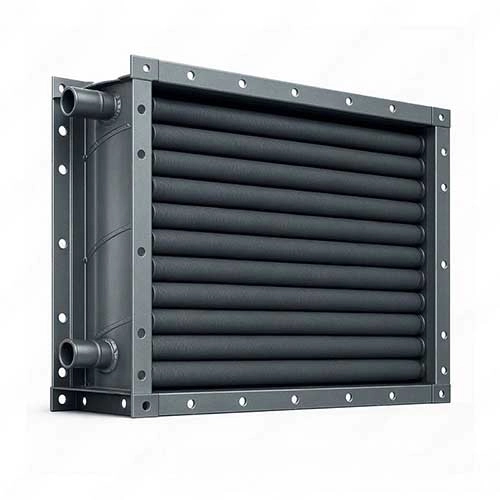

Водяной калорифер КСк 4-10 предназначен для нагрева воздуха в системах вентиляции, отопления и кондиционирования. Модель работает с водяным теплоносителем и передает тепло воздушному потоку через оребренный теплообменник. Нагретая воздушная среда поступает в обслуживаемое помещение или технологическую зону, поддерживая заданный температурный режим.
Калорифер КСк 4-10 применяется в приточных установках, вентиляционных каналах, тепловых завесах и сушильных системах. Конструкция рассчитана на работу со средами без липких веществ, волокнистых материалов и химически агрессивных примесей. Для стабильной теплоотдачи важно соблюдать допустимую запыленность среды и параметры теплоносителя.
Основные характеристики
- Корпус и трубы — сталь, оребрение — алюминиевый сплав.
- Запыленность среды — не более 0,5 мг/м³.
- Рабочая среда — без липких веществ, волокнистых материалов и химически агрессивных примесей.
- Производительность по воздуху — 6300 м³/ч, площадь поверхности теплообмена — 36,25 м².
- Рядность теплообменника — два ряда трубок.
- Число ходов по теплоносителю — 6.
Область применения
- Приточные и приточно-вытяжные системы вентиляции.
- Отопление производственных, складских и общественных помещений.
- Системы кондиционирования с секцией водяного нагрева.
- Воздушные тепловые завесы.
- Сушильные камеры и технологические линии.
- Вентиляционные узлы с нагревом наружного, рециркуляционного или смешанного воздуха.
Устройство и принцип работы водяного калорифера
Водяной калорифер КСк 4-10 состоит из теплоотдающих элементов, трубных решеток, крышек с патрубками для подвода и отвода воды, а также съемных боковых щитков. Теплообменная часть выполнена из стальных труб с алюминиевым накатным оребрением. Такая конструкция увеличивает площадь контакта с воздушным потоком и повышает интенсивность передачи тепла.
Вода поступает через входной патрубок воздухонагревателя, проходит по трубам теплообменника и отдает тепло стенкам труб и алюминиевому оребрению. Воздушная масса проходит через фронтальное сечение калорифера, контактирует с нагретыми ребрами и повышает температуру. Последовательность движения теплоносителя задается перегородками в крышках.
Калорифер крепится через присоединительные отверстия и подключается к тепловой сети фланцевым соединением. При монтаже в вентиляционную систему используют виброгасящие и теплоизоляционные прокладки, чтобы снизить передачу вибрации и теплопотери.
Технические характеристики
| Модель | КСк 4-10 |
| Число рядов труб | 4 |
| Производительность по воздуху, м3/ч | 6300 |
| Производительность по теплу, кВт ± 8% | 157,6 |
| Площадь поверхности теплообмена, м2 | 36,25 |
| Площадь фронтального сечения, м2 | 0,581 |
| Число ходов по теплоносителю | 6 |
| Масса не более, кг (Ø 16х1,2) | 80,0 |
| Масса не более, кг (Ø 16х1,5) | 85,0 |
Габаритные и монтажные размеры
