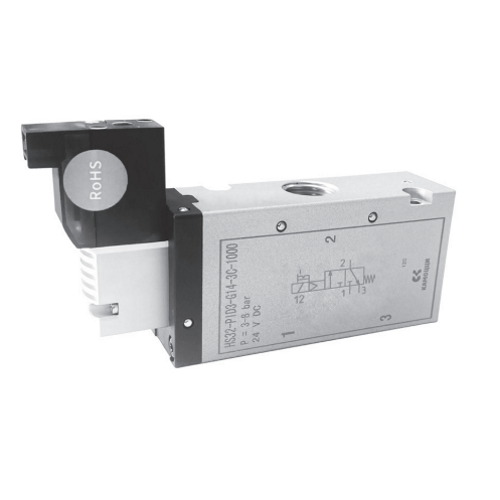

Описание золотникового пневмораспределителя 3/2 Camozzi HS32-PID3-G14-3C-1000
Пневмораспределитель Camozzi HS32-PID3-G14-3C-1000 – это важная часть автоматических систем управления, использующих сжатый воздух. Представляет собой устройство, которое контролирует и направляет поток сжатого воздуха в разные рабочие элементы системы.
Данный распределитель непрямого действия принадлежит к Серии HS золотникового типа, которая включает разные типы распределителей, такие как 3/2 лин./поз. Н.З./Н.О., 3/2 лин./поз UN и 5/2 лин./поз. моностабильный. Имеют разные резьбовые размеры для пневматического присоединения, включая G1/8", G1/4", G3/4", М5 и приточное.
Распределители с электропневматическим управлением Серии HS используются в системах отбраковки, сортировочном оборудовании и многих других применениях за счёт низкого времени отклика.
Принцип работы
Моностабильный пневмораспределитель Camozzi HS32-PID3-G14-3C-1000 работает путём использования электропневматической системы, которая открывает и закрывает порты для направления потока сжатого воздуха.
Технические характеристики распределителя эл-пневматического
| Модель | HS32-PID3-G14-3C-1000 | Тип распределителя | 3/2 лин./поз., Н.З., моностабильный | Действие | непрямого действия | Пневматическое присоединение | G1/4" | Расход Qn | 1600 Нл/мин при перепаде 6 → 0 бар 1100 Нл/мин при перепаде 6 → 5 бар | Рабочее давление | - 0,9 ... 8 бар | Давление управления | 3 ... 8 бар | Рабочая температура | - 20 ... 70°С | Время отклика | вкл. 4,2 мс, выкл. 3,6 мс | Ресурс | > 80 млн.циклов | Материал корпуса | алюминий | Напряжение питания | 24V DC ±10% | Потребляемая мощность | 4.8W (включение ) > 1.5W (удержание) | Подключение | разъём 90° градусов, длина кабеля 1000 мм (кабель в комплекте) | Степень защиты | IP65 | Рабочая среда | очищенный воздух без маслораспыления согласно ISO 8573-1:2010 [7:4:4]. Требуется последовательная установка центробежного фильтра 25 мкм или 40 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4] |

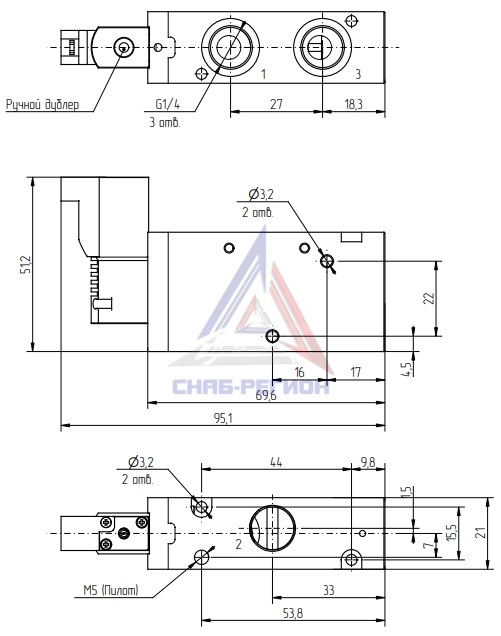

Габаритные размеры HS32-PID3-G14-3C-1000, мм
Преимущества пневмораспределителей Camozzi серии HS
- Высокая эффективность в работе и точное управление потоками воздуха.
- Возможность выбора одностороннего или двустороннего управления.
- Широкий диапазон рабочего давления и температуры.
- Лёгкость установки и подключения.
- Надёжность и долговечность.
- Быстрый отклик.
