Техническое описание электропривода BVM BLF230-05 + СТЛ 07

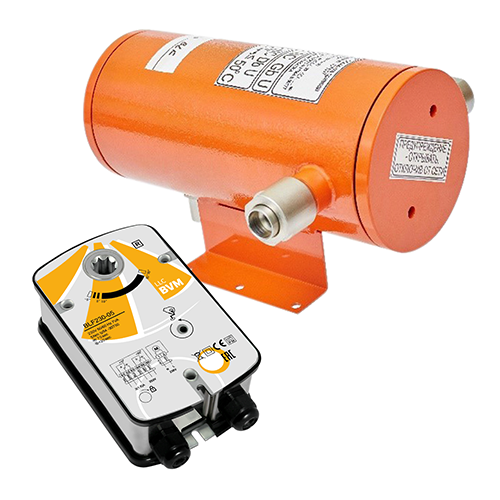

BVM BLF230-05 + СТЛ 07 — взрывозащищенный электропривод для противопожарного клапана. В корпусе установлен электропривод с пружинным возвратом и двухпозиционным управлением.
Назначение и особенности
Модель применяют в системах вентиляции и кондиционирования. Противопожарный клапан меняет положение по сигналу автоматики. Узел рассчитан на зоны 1 и 2 для газовых сред IIC и зону 21 по горючей пыли. Оболочка СТЛ 07 имеет маркировки 1Ех d IIС Gb U и Ex tb IIIC Db U при температуре от -30 до +50 °C.
При подаче напряжения двигатель поворачивает вал и взводит пружину. После отключения питания привод с возвратной пружиной выполняет обратный ход. Откроется или закроется заслонка, зависит от конструкции клапана и направления установки.
Рекомендуемая площадь заслонки — до 1 м², номинальный крутящий момент — 5 Нм. Питание модели — 230 В.
Степень защиты оболочки IP65, внутреннего механизма — IP54. Узел комплектуют двумя взрывозащищенными кабельными вводами, клеммной колодкой и закрытым отсеком. При использовании внешней клеммной коробки ее параметры сверяют с проектной схемой и маркировкой взрывозащиты.
Технические характеристики
| Модель | BLF230-05 + СТЛ 07 |
| Вес, кг | 9,5 |
| Температуратурный диапазон, С | -30...+50 |
| Напряжение, В | 230 |
| Управляющий сигнал | двухпозиционный |
| Влажность, % | 5… 95 без конденсации |
| Степень защиты | IP54 |
| Соединительный кабель, м | 1 |
| Максимальный угол поворота | от -5...до 90/95 |
| Частота, Гц | 50/60 |
| Площадь заслонки, м2 | 1 |
| Тип возврата | с пружиной |
| Крутящий момент, Нм | 5 |
| Форма вала | квадратный |
| Размер оси заслонки, мм | 12x12 |
| Потребляемая мощность, Вт | 5,0/3,0 |
| Время поворота двигателя, сек | 70 |
| Время поворота пружины, сек | 20 |
| Уровень шума двигаетля, дБ | 45 |
| Наличие термодатчика | нет |
| Угол срабатывания вспомогательных переключателей | 1х5/2х80 |
| Наличие возвратной пружины | да |
Габаритные размеры
Монтаж и подключение
Корпус закрепляют установочными лапами, вал соединяют с осью заслонки. Кабель заводят через штатный ввод и подключают по электрической схеме. Посадочная площадка должна соответствовать модели привода.
