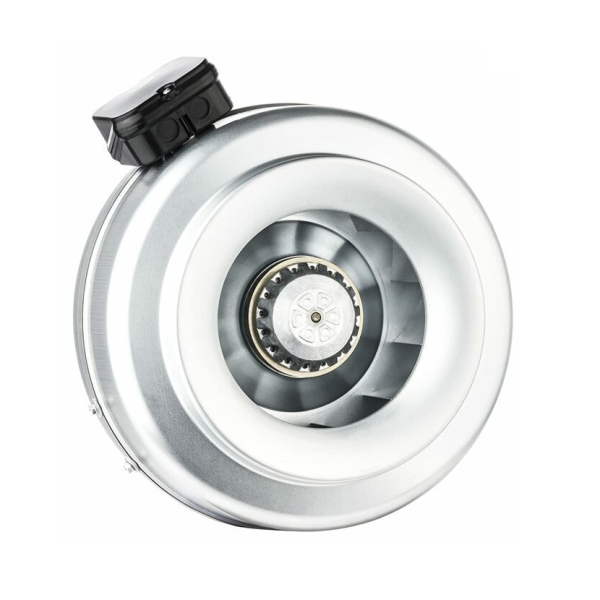

Описание канального вентилятора TK 160 Sysimple
Круглый канальный вентилятор Sysimple TK 160 входит в системы принудительной вентиляции, используемых в разных областях. Он собран из качественных комплектующих, изготовленных из стали и полимерных материалов. Вентилятор TK 160 прост в применении и обслуживании.
Область применения TK 160
Канальный приточно-вытяжной вентилятор TK 160 Sysimple - может применяться в вентиляционных системах в зданиях промышленного, коммерческого и иного назначения. Его технические характеристики и малые габариты позволяют использовать вентилятор в инженерных сетях:
- производственных цехов;
- складских комплексов;
- офисов и торговых центров;
- кафе и ресторанов;
- объектов культуры;
- школ и вузов;
- больниц и поликлиник.
Устанавливают вентилятор канальный TK 160 Sysimple для круглых воздуховодов в трубопроводы соответствующего размера при помощи кронштейнов, снабженных универсальным крепежом. Электропитание к нему подводится через входящую в комплект поставки клеммную коробку. Диапазон рабочих температур канального центробежного вентилятора TK 160 Sysimple достигает 40°С. Возможна установка как внутри вентиляционного канала, так и снаружи конструкции или здания.
Преимущества канального радиального вентилятора TK 160
- высокая надежность;
- простота конструкции;
- небольшие размеры;
- возможность установки разными способами;
- удобство монтажа и обслуживания;
- долговечность.
Технические характеристики
| Тип | Напряжение, В | Частота, Гц | Мощность вх., ВТ | Ток, (А) | Конденсатор, МкФ | Скорость, обр/мин | Производительность, m3/час | Уровень шума, дБ | Класс изоляции | Класс защиты, IP | Вес, кг |
| TK 100 | 230 | 50/60 | 60 | 0,3 | 2 | 2610/2960 | 240/275 | 44 | B | 44 | 2,6 |
| TK 125 | 230 | 50/60 | 80 | 0,4 | 2,5 | 2325 | 315 | 43 | B | 44 | 2,7 |
| TK 150 | 230 | 50/60 | 78 | 0,4 | 2,5 | 2450 | 420 | 46 | B | 44 | 3 |
| TK 160 | 230 | 50/60 | 85 | 0,4 | 2,5 | 2550 | 440 | 45 | B | 44 | 3,2 |
| TK 200-A | 230 | 50/60 | 90 | 0,43 | 2,5 | 2300 | 735 | 46 | B | 44 | 4,4 |
| TK 200-B | 230 | 50/60 | 100/130 | 0,51/0,68 | 4 | 2530/2720 | 870/935 | 48 | B | 44 | 4,8 |
| TK 250-A | 230 | 50/60 | 140 | 0,69 | 4 | 2400 | 1010 | 45 | B | 44 | 4,9 |
| TK 250-B | 230 | 50/60 | 145/200 | 0,74/1,04 | 6 | 2650 | 1150 | 47 | B | 44 | 5,3 |
| TK 315-A | 230 | 50/60 | 160/210 | 0,8/1,1 | 6 | 2400 | 1450 | 48 | B | 44 | 6,8 |
| TK 315-B | 230 | 50/60 | 180/245 | 0,87/1,23 | 7 | 2500/2700 | 1750/1890 | 49 | B | 44 | 6,9 |
| TK 355-A | 230 | 50/60 | 160/175 | 1/0,85 | 4 | 1450/1700 | 1300/1525 | 45 | F | 44 | 9 |
| TK 355-B | 230 | 50 | 445 | 1,94 | 8 | 2450 | 2620 | 54 | F | 44 | 10 |
Конструкция вентилятора для круглых каналов TK 160
Электродвигатель канального вентилятора TK 160 Sysimple подключается к сети напряжения 220 В. Рабочее колесо оснащено внешним ротором и загнутыми назад лопатками. Они создают равномерный поток воздуха, распределяемого по всей площади вентилируемого помещения. Размещаются все детали в компактном металлическом корпусе, защищающем механизм от механических повреждений. При необходимости канальный вентилятор TK 160 Sysimple может быть укомплектован дополнительной системой термозащиты.
Корпус вентилятора TK 160 Sysimple изготовлен из коррозионностойких стальных сплавов. Это обеспечивает его устойчивость к повышенной влажности и воздействию агрессивных сред. При этом, механизм не создает повышенного шума. Для управления скоростью вращения лопаток может быть установлен регулятор напряжения.
Габаритные размеры, мм
Габаритные размеры вентилятора, мм
| A | B | C1 | C2 | D | E | F |
| 272 | 157 | 23 | 25 | 192 | 286 | 295 |

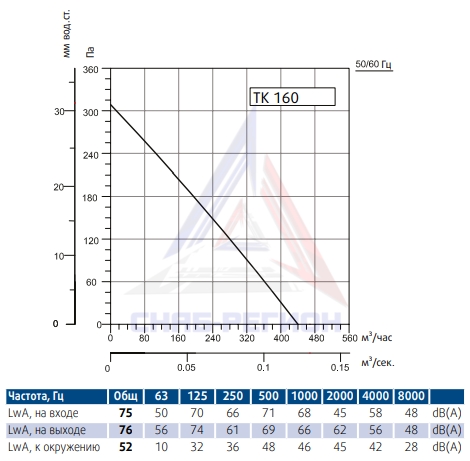

Аэродинамические характеристики
