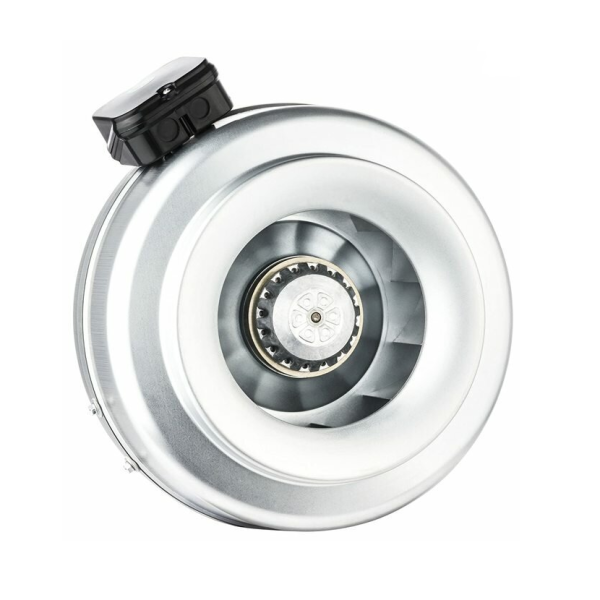

Описание канального вентилятора TK 355-A Sysimple
Круглый канальный вентилятор Sysimple TK 355-A входит в системы принудительной вентиляции, используемых в разных областях. Он собран из качественных комплектующих, изготовленных из стали и полимерных материалов. Вентилятор TK 355-A прост в применении и обслуживании.
Область применения TK 355-A
Канальный приточно-вытяжной вентилятор TK 355-A Sysimple - может применяться в вентиляционных системах в зданиях промышленного, коммерческого и иного назначения. Его технические характеристики и малые габариты позволяют использовать вентилятор в инженерных сетях:
- производственных цехов;
- складских комплексов;
- офисов и торговых центров;
- кафе и ресторанов;
- объектов культуры;
- школ и вузов;
- больниц и поликлиник.
Устанавливают вентилятор канальный TK 355-A Sysimple для круглых воздуховодов в трубопроводы соответствующего размера при помощи кронштейнов, снабженных универсальным крепежом. Электропитание к нему подводится через входящую в комплект поставки клеммную коробку. Диапазон рабочих температур канального центробежного вентилятора TK 355-A Sysimple достигает 40°С. Возможна установка как внутри вентиляционного канала, так и снаружи конструкции или здания.
Преимущества канального радиального вентилятора TK 355-A
- высокая надежность;
- простота конструкции;
- небольшие размеры;
- возможность установки разными способами;
- удобство монтажа и обслуживания;
- долговечность.
Технические характеристики
| Тип | Напряжение, В | Частота, Гц | Мощность вх., ВТ | Ток, (А) | Конденсатор, МкФ | Скорость, обр/мин | Производительность, m3/час | Уровень шума, дБ | Класс изоляции | Класс защиты, IP | Вес, кг |
| TK 100 | 230 | 50/60 | 60 | 0,3 | 2 | 2610/2960 | 240/275 | 44 | B | 44 | 2,6 |
| TK 125 | 230 | 50/60 | 80 | 0,4 | 2,5 | 2325 | 315 | 43 | B | 44 | 2,7 |
| TK 150 | 230 | 50/60 | 78 | 0,4 | 2,5 | 2450 | 420 | 46 | B | 44 | 3 |
| TK 160 | 230 | 50/60 | 85 | 0,4 | 2,5 | 2550 | 440 | 45 | B | 44 | 3,2 |
| TK 200-A | 230 | 50/60 | 90 | 0,43 | 2,5 | 2300 | 735 | 46 | B | 44 | 4,4 |
| TK 200-B | 230 | 50/60 | 100/130 | 0,51/0,68 | 4 | 2530/2720 | 870/935 | 48 | B | 44 | 4,8 |
| TK 250-A | 230 | 50/60 | 140 | 0,69 | 4 | 2400 | 1010 | 45 | B | 44 | 4,9 |
| TK 250-B | 230 | 50/60 | 145/200 | 0,74/1,04 | 6 | 2650 | 1150 | 47 | B | 44 | 5,3 |
| TK 315-A | 230 | 50/60 | 160/210 | 0,8/1,1 | 6 | 2400 | 1450 | 48 | B | 44 | 6,8 |
| TK 315-B | 230 | 50/60 | 180/245 | 0,87/1,23 | 7 | 2500/2700 | 1750/1890 | 49 | B | 44 | 6,9 |
| TK 355-A | 230 | 50/60 | 160/175 | 1/0,85 | 4 | 1450/1700 | 1300/1525 | 45 | F | 44 | 9 |
| TK 355-B | 230 | 50 | 445 | 1,94 | 8 | 2450 | 2620 | 54 | F | 44 | 10 |
Конструкция вентилятора для круглых каналов TK 355-A
Электродвигатель канального вентилятора TK 355-A Sysimple подключается к сети напряжения 220 В. Рабочее колесо оснащено внешним ротором и загнутыми назад лопатками. Они создают равномерный поток воздуха, распределяемого по всей площади вентилируемого помещения. Размещаются все детали в компактном металлическом корпусе, защищающем механизм от механических повреждений. При необходимости канальный вентилятор TK 355-A Sysimple может быть укомплектован дополнительной системой термозащиты.
Корпус вентилятора TK 355-A Sysimple изготовлен из коррозионностойких стальных сплавов. Это обеспечивает его устойчивость к повышенной влажности и воздействию агрессивных сред. При этом, механизм не создает повышенного шума. Для управления скоростью вращения лопаток может быть установлен регулятор напряжения.
Габаритные размеры, мм
Габаритные размеры вентилятора, мм
| A | B | C1 | C2 | D | E | F |
| 400 | 352 | 30 | 30 | 378 | 415 | 422 |

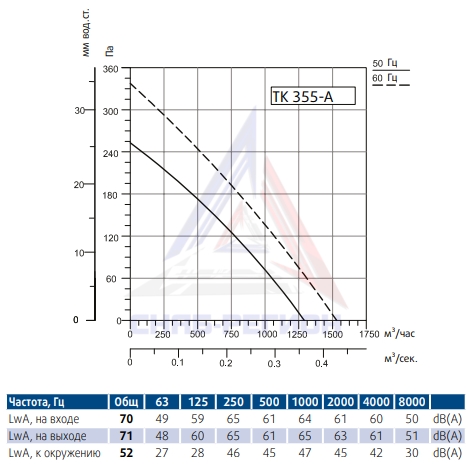

Аэродинамические характеристики
